Restauration F14 tomcat

[Freeman]

Et bravo pour cette restauration Freeman

Merci, le flip est partie ce weekend sur poitiers, il fait le bonheur d'un nouveau foyer !

[Labevue]

Salut,

Je remonte ce topic car il le mérite bien, je ne me serais jamais lancé dans un tel chantier sans son existence.
Il s'avère donc qu'après acquisition de mon F14, j'ai constaté quelques désagréments : des trajectoires très perturbées par des inserts dépassant de 1 À 2 mm du plateau, une bille qui fait plein d'airdrops du coup et un menu ne permettant pas d'accéder au paramétrage du tir Yagov.
Pour ce dernier point, j'ai vite compris que la ROM n'était pas celle d'origine : une version 5 en l'occurence que j'ai facilement remplacée par une version 1 originale.
Mais le fait de récupérer la "flight insurance" après le Yagov ne résolvait pas tous les airdrops, il fallait s'attaquer au plateau.
Je me suis donc lancé et, après démontage des éléments du plateau, j'ai commencé à retirer le mylar... enfin "les" mylar plutôt puisque j'ai même découvert plusieurs couches superposées à certains endroits!

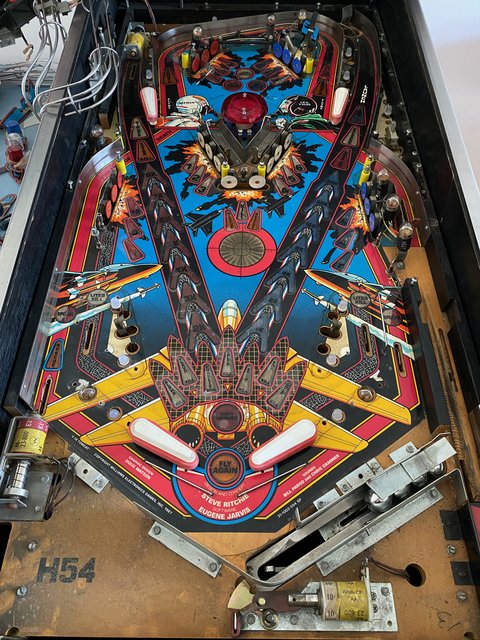

démontage du plateau et zoom sur les parties "sensibles":



Ça s'est plutôt bien passé, les décalques des inserts sont venus avec le mylar mais la peinture a plutôt bien tenu le coup. Quelques retouches simples à gérer. Ce qui a été le plus pénible, c'est le retrait de la colle démarré à l'anti adhésif Gilbert. La tâche est devenue beaucoup plus facile lorsque j'ai utilisé l'alcool isopropylique.
J'ai donc pu remettre les inserts en place en chauffant et en pesant de mon poids sur le marteau pour les enfoncer (pas besoin de taper, le marteau m'a juste servi d'appui). Puis, mise en place de nouveau décalques d'inserts et d'un playfiled protector : ce truc est vraiment génial. Rigide, pas de colle, le rendu lisse et plat est parfait après les interventions précédentes.

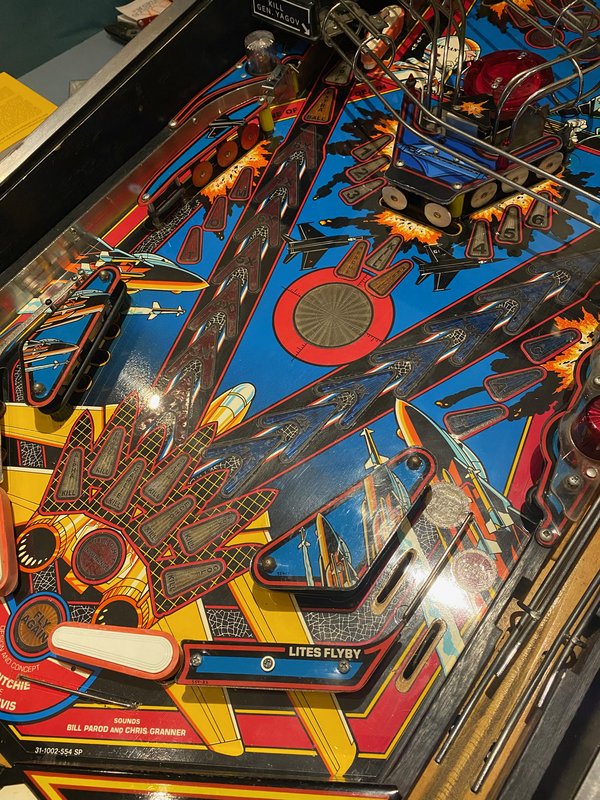

Je suis content du résultat, un petit aperçu :

[Labevue]

C'est là qu'on arrive à la partie humoristique :

après remontage du tout, je constate que les flippers ne fonctionnent plus ainsi que les éjecteurs et que le comportement du flip est délirant.

Le diagnostic est rapide: un fusible a grillé, celui ci:



En le shuntant avec une tige métallique, je constate que tout repart mais je repère d'autres bizarreries :


Ah ben là c'est sûr que ces fusibles ne vont plus griller !

Toujours est-il qu'il fallait expliquer ce fusible grillé et que je repère que le flip de droit se bloque, la bobine et son plongeur ont manifestement chauffé, il faut les changer.
Et là je découvre un truc de dingue : les batteurs et tout les mécanismes sont des bally de type début années 80!! Je vais donc devoir les remettre en configuration d'origine





Commande en cours, je vais me remettre à la cosmétique en attendant la mécanique

[Labevue]

Pendant que j'y suis, j'ai commandé un jeu de plastiques de remplacement, les originaux ayant jauni.
Cela dit, il y en a un qui n'était plus présent sur le flipper, je n'ai donc pas les attaches nécessaires :



Est-ce que quelqu'un pourrait donc m'indiquer comment ce plastique est censé se fixer? Photos? D'ailleurs, est-il vraiment utile?
Merci d'avance

[Flipper31]

Bonjour,
De quel plastic veux tu parler.

[Labevue]

Oups, pardon, je n'ai pas assez bien précisé. C'est le plastique transparent qui se trouve sur la gauche de la photo. Il est juste posé, d'ailleurs on voit les emplacements pour les vis ou rivets. Il y a probablement 2 ou 3 vis avec des entretoises pour surélever le plastique et dans le haut du flipper, je suppose qu'il faudrait une pièce en métal qui se fixerait au plateau... un modèle m'aiderait

[Wanted]

Voici le mien, y a une pièce plastique moulée noire qui supporte la partie plastique

[Flipper31]

Effectivement il y a des petites équerres fixées à la caisse comme sur ma photo du coin droit en haut :



[Wanted]

Il est bizarre ton plastoche. C’est transparent normalement. C’est un jeu vidéo ?

[Flipper31]

fait sur mesure c'est plus joli que transparent
